Pneumatisk programkontrolventilens arbejdsprincip

Pneumatiske programmerbare ventiler bruges hovedsageligt i forskellige tryk- eller temperaturvariable gasseparationsanordninger og kræver hyppig skift af forskellige industrielle væsketransport lejligheder. Det er den mest udbredte ventil i gasseparationsanordninger (PSA). Den pneumatisk programmerede stopventil består hovedsageligt af cylinderdelen, pakdåsestøttedelen og ventilhusets spoledel.

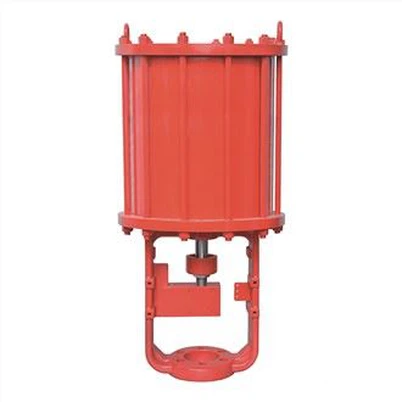

Når controlleren udsender et elektrisk signal til en magnetventil i henhold til det forprogrammerede program, vender magnetventilen, så luften med trykinstrument kommer ind i det nederste kammer i cylinderen på den pneumatiske aktuator gennem switching af solenoidventil stemplet opad, stemplet driver ventilspindlen, og ventilspindlen løfter ventilkernen for at åbne ventilen; Afbryd det elektriske signal fra magnetventilen og få stemplet til at køre baglæns for at lukke ventilen. Denne ventilkonfiguration kaldes normalt lukket. Tværtimod, for at gøre det normalt åbent, kan det kun opnås ved at ændre forbindelsestilstand mellem magnetventilen og den pneumatiske aktuator.
